截止閥可能是最常見的閥門，截止閥因其閥體的球形形狀而得名，其他類型的閥也可以具有球形體。顧名思義，球閥是使用球停止或啟動流體流動的截止閥。本文興迪源機械帶來液壓截止閥及液壓球閥的工作原理。
一、液壓截止閥的工作原理：
截止閥可能是最常見的閥門，截止閥因其閥體的球形形狀而得名，其他類型的閥也可以具有球形體。因此，確定閥類型的是閥的內部結構。

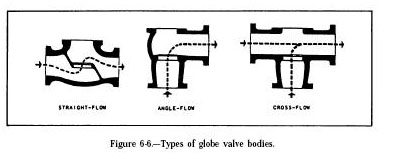

截止閥的入口和出口開口應滿足流量要求。圖6-6顯示了直通，角通和錯流閥。
截止閥的運動部件包括閥瓣，閥桿和手輪。閥桿連接手輪和制動盤。它帶有螺紋并適合閥蓋上的螺紋。
截止閥中控制流量的部分是閥盤，閥盤安裝在閥桿上。（可提供各種設計的閥盤。）通過將閥桿向內旋入直至閥盤安裝到閥座中來關閉閥。這樣可以防止流體流經閥門（圖6-7，視圖A）。閥瓣和閥座的邊緣都經過非常精確的加工，因此在關閉閥門時可以形成緊密的密封。閥門打開時（圖6-7，視圖B），流體流過閥瓣邊緣與閥座之間的空間。由于當閥打開時，流體在支撐中心的所有側面上均等地流動，因此在閥盤上不會出現壓力不平衡而導致不均勻磨損的情況。流體流經閥門的速率由閥瓣相對于閥座的位置來調節。該閥通常用作全開或全閉閥，但也可以用作節流閥。但是，由于座面面積較大，因此不適合用作節流閥，在控制流量時需要進行微調。
截止閥切勿卡在打開位置。閥門完全打開后，手輪應朝關閉位置轉動約半圈。除非這樣做，否則閥門很可能會卡在打開位置，從而很難甚至不可能關閉閥門。許多閥門以這種方式損壞。沒有將截止閥保持在完全打開位置的另一個原因是，有時很難確定閥門是打開還是關閉。如果閥門被卡在打開位置，則可能有人認為閥門已關閉并試圖將其打開而損壞或損壞閥桿。
重要的是，在截止閥安裝時，截止閥的安裝壓力應與閥瓣的端面相對，以使系統壓力遠離閥桿填料。
二、液壓球閥的工作原理：
顧名思義，球閥是使用球停止或啟動流體流動的截止閥。如圖6-1所示，球的功能與其他閥中的閥瓣相同。當轉動閥手柄以打開閥時，球旋轉到一個位置，在該點上，穿過球的部分或全部孔與閥體的入口和出口成一直線，從而使流體流過閥。當球旋轉從而使孔垂直于閥體的流孔時，流體的流動就會停止。

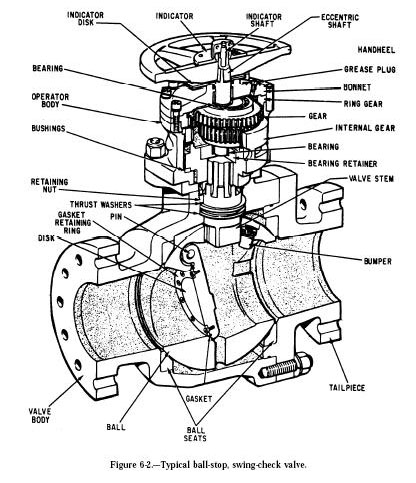

大多數球閥是快動型。他們只需要旋轉90度即可完全打開或關閉閥門。然而，許多是由行星齒輪操作的。這種類型的齒輪裝置允許使用相對較小的手輪和操作力來操作較大的閥。但是，齒輪傳動確實會增加閥門的工作時間。一些球閥還包含位于球內的擺動止回閥，以使閥具有止回閥功能。圖6-2顯示了帶有行星齒輪操作的止球，回轉止回閥。
除了圖6-1和6-2中所示的球閥外，還有三通球閥，用于將流體從單一源供應到一個雙組分系統中的一個組分或另一個組分（圖6）。 -3）。
