由于流量控制閥僅對一個方向的流量進行計量，因此進口和出口必須相對于要計量的流量方向正確地在回路中連接，閥門的排水連接必須通過管道連接到儲罐，以使連接不會受到可能的壓力波動的影響。流量控制閥相對于工作負載的位置會影響回路的工作特性，流量控制閥安裝的三種基本類型是儀表輸入、儀表輸出和泄放回路。本文興迪源機械帶來液壓閥在儀表輸入、儀表輸出和泄放回路中的安裝。
一、液壓閥在儀表輸入電路中的安裝：

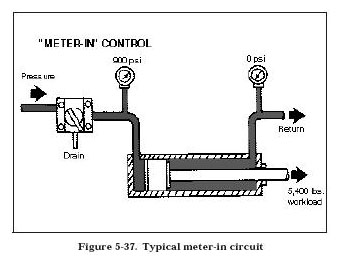

在該回路中（圖5-37），流量控制閥安裝在通向工作缸的壓力管路中。所有進入工作缸的流量首先通過流量控制閥計量。由于這種計量動作涉及減少?gòu)谋玫焦ぷ鞲椎牧髁浚虼吮帽仨気斔捅纫运杷俣戎聞?dòng)缸所需的流體更多的流體。多余的液體通過溢流閥返回油箱。為了節省功率并避免對泵造成不必要的壓力，安全閥的設置應僅略高于氣缸所需的工作壓力。
儀表輸入電路是負載在受控行程期間始終為流動提供正阻力的應用的理想選擇。例如，給料磨床，焊接機，銑床和旋轉液壓馬達驅動器。在這種類型的回路中使用的流量控制和止回閥將允許反向自由流動，以實現氣缸的回程，但不會提供回程速度的控制。
二、液壓閥在儀表輸出電路中的安裝：

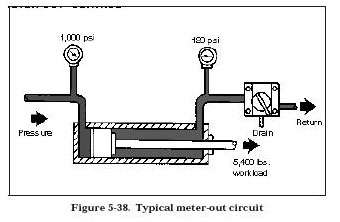

通過節流回路（圖5-38），流量控制閥安裝在氣缸的回流側，以便通過計量其排放流量來控制氣缸的致動。安全閥設置為略高于工作類型所需的工作壓力。
這種類型的電路是大修負載應用的理想選擇，在這些應用中，工作負荷往往會比泵的交付所保證的速度更快地拉動工作活塞。例如鉆孔，鉸孔，鏜孔，車削，攻絲，攻絲，切斷和冷鋸機。在該回路中使用的流量控制和止回閥將允許反向自由流動，但不會提供對回程速度的控制。
三、液壓閥在泄放電路中的安裝：
典型的泄放電路未直接安裝在饋線中。Td進入此管線，其出口連接到返回管線。閥通過將泵流量的可調節部分轉移到油箱來調節到氣缸的流量。由于輸送到工作缸的流體不必通過流量控制閥，因此多余的流體不必通過溢流閥排出。這種類型的回路通常產生的熱量較少，因?yàn)楸蒙系膲毫Φ扔谶M(jìn)給過程中的工作阻力。
四、補償流量：
先前討論的流量控制閥不能補償流體溫度或壓力的變化，因此被視為非補償閥。如果壓力或流體溫度發生變化，通過這些閥的流量可以在固定設置下變化。粘度是流體的內阻，可以阻止其流動。容易流動的液體具有高粘度。溫度變化可能導致粘度變化，從而導致閥門的變化很小。這種閥可用于液體動力系統，在這些系統中，微小的流量變化不是關鍵的考慮因素。
然而，一些系統需要對致動裝置的極其精確的控制。在這樣的系統中，使用了補償流量控制閥。該閥自動改變限制上的調節或壓降，以在給定的設置下提供恒定的流量。閥門可對恒定流量進行計量，而與系統壓力的變化無關。補償流量控制閥主要用于計量流入回路的流體。但是，它可以用來計量離開回路的流體。為了清楚起見，本手冊將把該閥稱為流量調節器。
